산업 데이터를 통합하는 스마트 IIoT 플랫폼
ThingsMiner
생산설비부터 데이터를 실시간으로 수집하고 분석하여 인사이트로 전환합니다.
IIoT 플랫폼이란?
산업 현장의 데이터를 하나로 연결하여, 스마트한 운영을 실현합니다.
데이터가 발생하는
설비/장치
데이터를 통합
데이터처리, 분석, 시각화
산업용 사물인터넷(IIoT, Industrial Internet of Things)은
설비·장치에서 발생하는 데이터를 게이트웨이를 통해 수집하고,
분석 및 시각화까지 처리하는 통합 플랫폼입니다.
왜 IIoT 플랫폼이 필요한가?
분산된 데이터를 하나로, IIoT 플랫폼의 필요성
기존 문제점
분산된 데이터
설비·시설·공장·플랜트 등 각지에 분산된 데이터로 인한
통합 관리의 어려움
수집의 어려움
시계열 데이터 수집 및 실시간 모니터링의 기술적 한계
활용 부족
데이터는 있으나 유용한 정보로의 활용 및 인사이트 도출 부족
IIoT 플랫폼으로 해결
데이터 통합
분산된 자산으로부터 데이터를 한 곳에서 통합 관리하여
전체적인 가시성 확보
실시간 처리
시계열 데이터를 실시간으로 수집·처리·저장하여 즉각적인 대응 가능
정보 활용
수집된 데이터를 인사이트로 전환하여 데이터 기반 의사결정 지원
ThingsMiner의 특징
IT + OT의 통합
현장의 데이터를 실시간으로 가져와서 모니터링 및 분석
여러 사이트를 독립 테넌트로 구성,
하나의 플랫폼에서 통합 모니터링 가능
수평 확장 가능한 구조
대규모 현장에 적합
단일 장애점 없이
안정적인 클러스터 운영
다수의 디바이스를
안정적으로 핸들링 가능
빠른 응답성과
자원 최적화 처리 능력
큐 기반 처리로
데이터 손실 없이
안전하게 보존
Rule Engine과 위젯을 통해
사용 사례에 맞게 기능 확장 가능

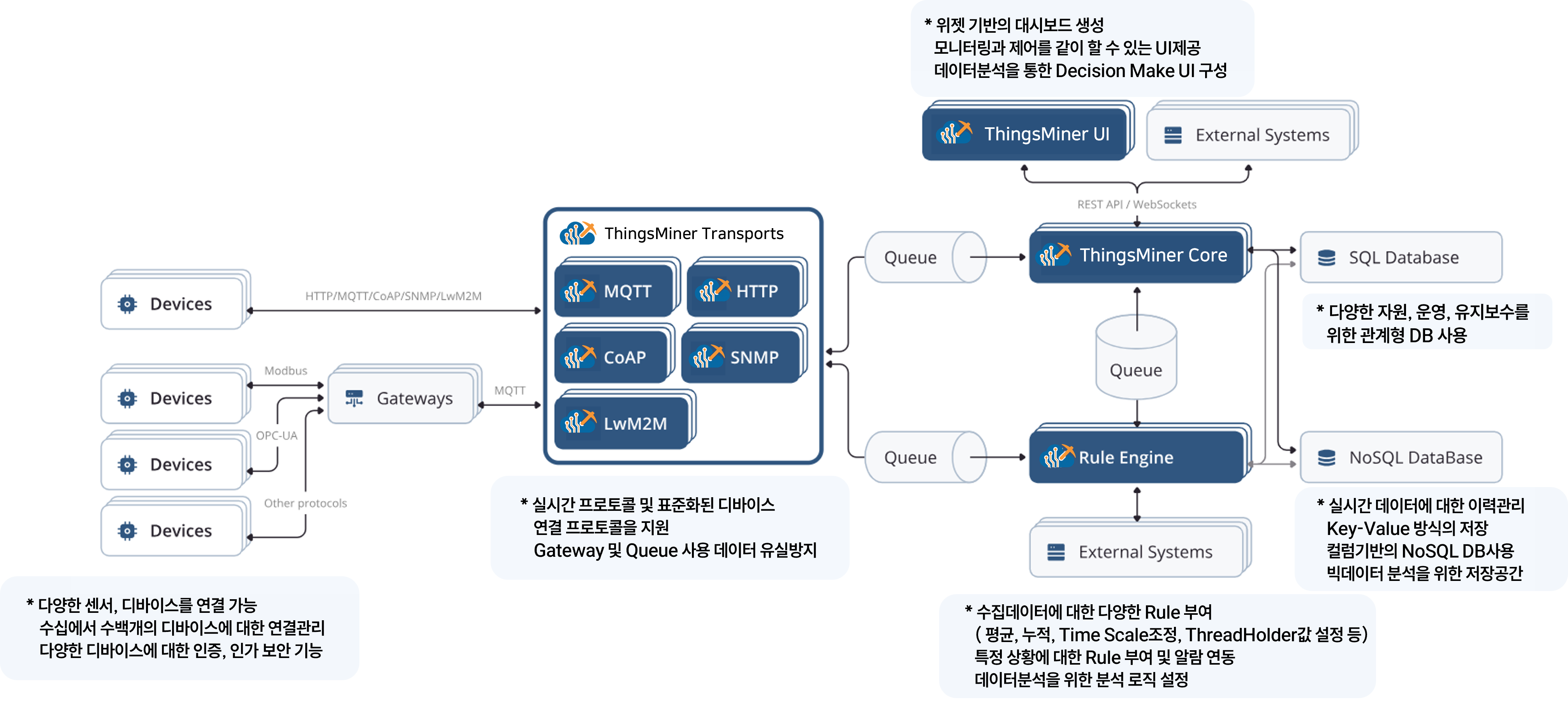

ThingsMiner 플랫폼 아키텍처
확장 가능하고 안정적인 IoT 플랫폼 구조
장치/설비에서 생성된 데이터가 게이트웨이를 통해 다양한 프로토콜로 전송되고,
ThingsBoard Core에서 처리되어 데이터베이스에 저장되며,
사용자 인터페이스와 외부 시스템을 통해 활용되는 통합 아키텍처입니다.
핵심 기능
ThingsMiner가 제공하는 포괄적인 IoT 솔루션

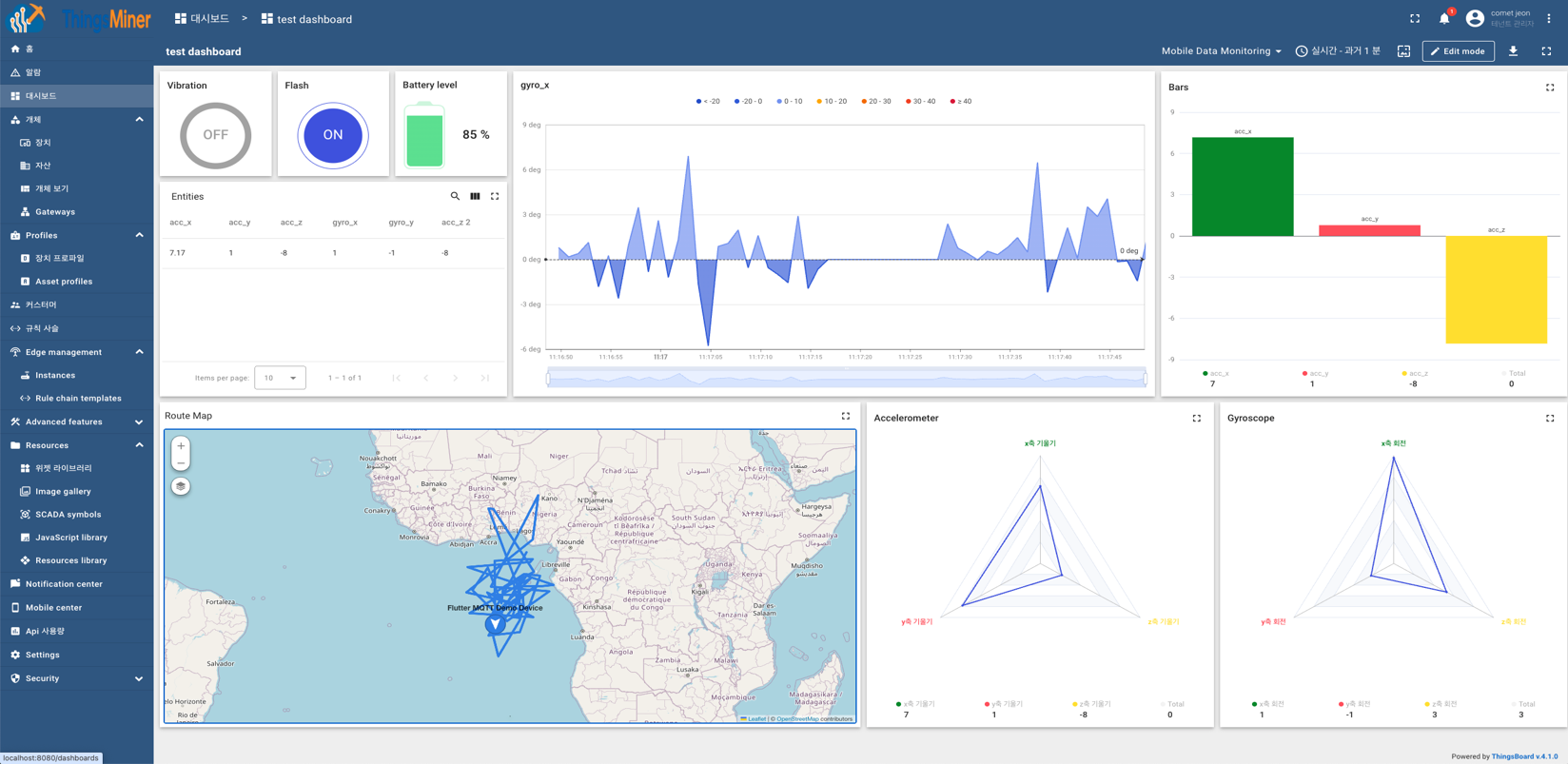

대시보드
ThingsMiner의 대시보드는 IoT 기기 데이터를
모니터링, 제어, 시각화 할 수 있는 핵심 도구입니다.
- 데이터 시각화 : 다양한 위젯(차트, 그래프, 표, 지도 등)으로 실시간 및 이력 데이터 분석
- 기기 제어 : 장치 ON/OFF, 설정값 변경 등 실시간 조작 가능
- 역할 기반 접근 제어 : 사용자 권한에 따라 대시보드 접근 범위 제한
- 다양한 엔티티 지원 : 기기(Device), 자산(Asset), 고객(Customer) 등
여러 데이터 출처 통합 - 사용자 지정 공유 : 특정 고객 또는 부서에 대시보드 할당 가능

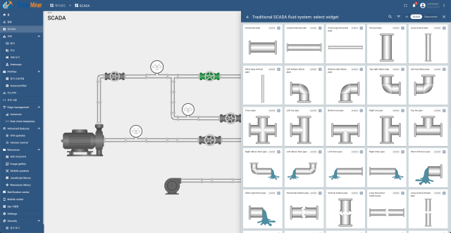

SCADA & widget
원격 모니터링 및 제어를 ThingsMiner에서 구현할 수 있게 하고,
위젯은 각각 특정 기능을 수행합니다.
- SCADA 실물 유형 : 밸브, 펌프, 모터 등 실제 장비 상태를 그래픽으로 표현
- 장치 제어 연동 : 각 심볼을 클릭하거나 조작하여 실제 기기 제어 가능
- 알람 통합 : SCADA 장비에서 발생하는 이상 경고를 위젯과 연계 표시
- 제어,알람,정적 위젯 : 최신 값 표시, 기기에 RPC명령 전송, 이상 상황 발생 시
경보 정보 표시 및 관리 - 시계열 위젯 : 실시간 또는 과거의 데이터를 시간 흐름에 따라 시각화

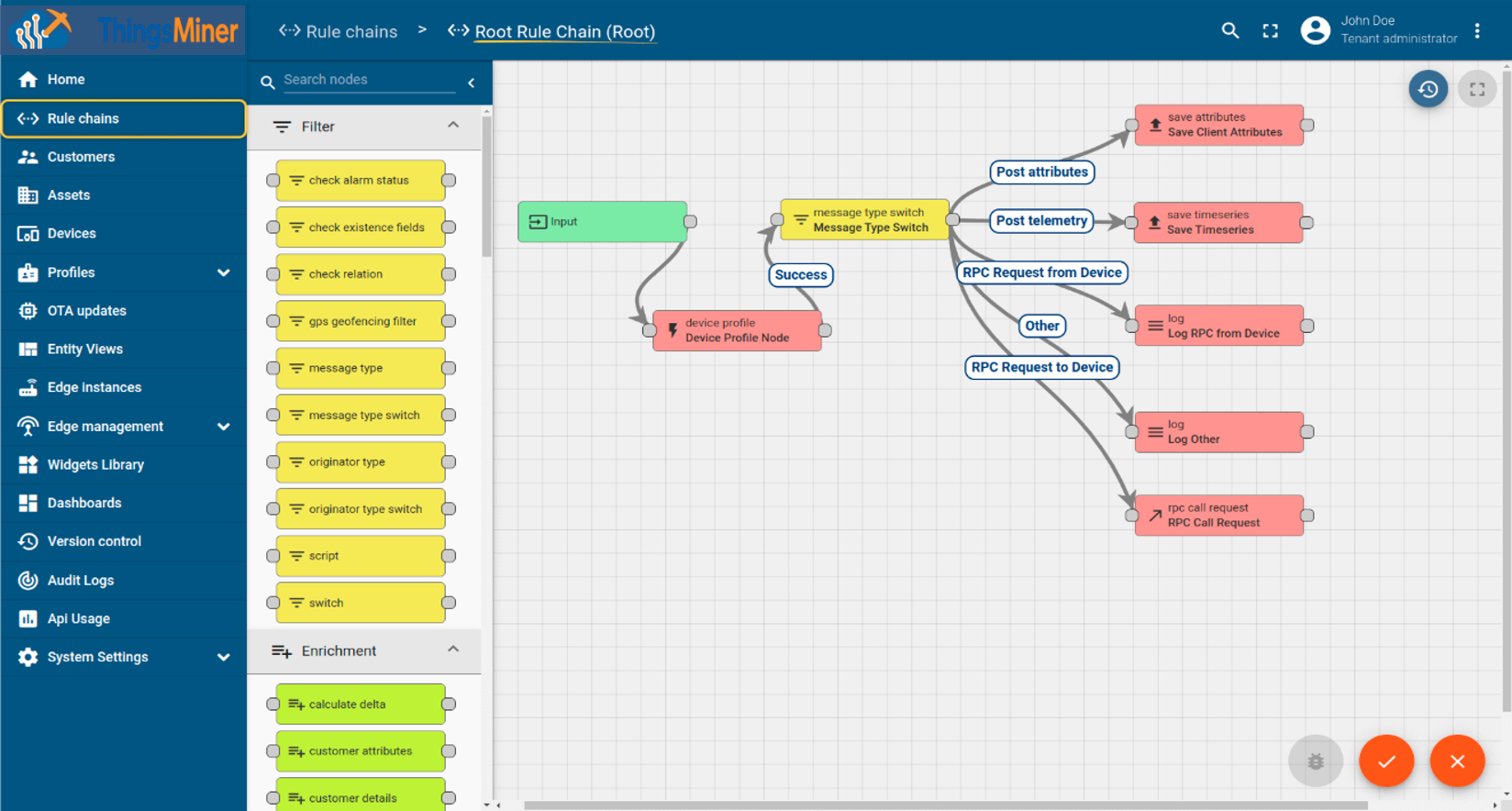

Rule chain
ThingsMiner의 Rule Engine은 IoT 시스템 내
다양한 이벤트를 실시간으로 분석하고 처리하는 자동화 시스템입니다.
- 수신 메시지 처리 : 장치에서 발생하는 원격 측정, 속성 변경, RPC 요청 등 다양한 메시지를
실시간 처리 - 필터링 및 변환 : 메시지 필터링, 데이터 변환, 메타데이터 추가 등 사용자 정의 처리 가능
- 작업 트리거 및 자동화 : 외부 API 호출, 알림, 데이터 저장 등 다양한 후속 작업 가능
- 규칙 체인 구성 : 하나의 루트 규칙 체인이 전체 메시지를 받아 처리,
필요시, 다른 규칙체인으로 메시지를 전달하여 다단계 처리 가능 - 처리 결과 추적 : 성공, 실패, 시간 초과 등 처리 상태 명확히 구분, 실패 처리를 위한
별도 흐름 설정 가능

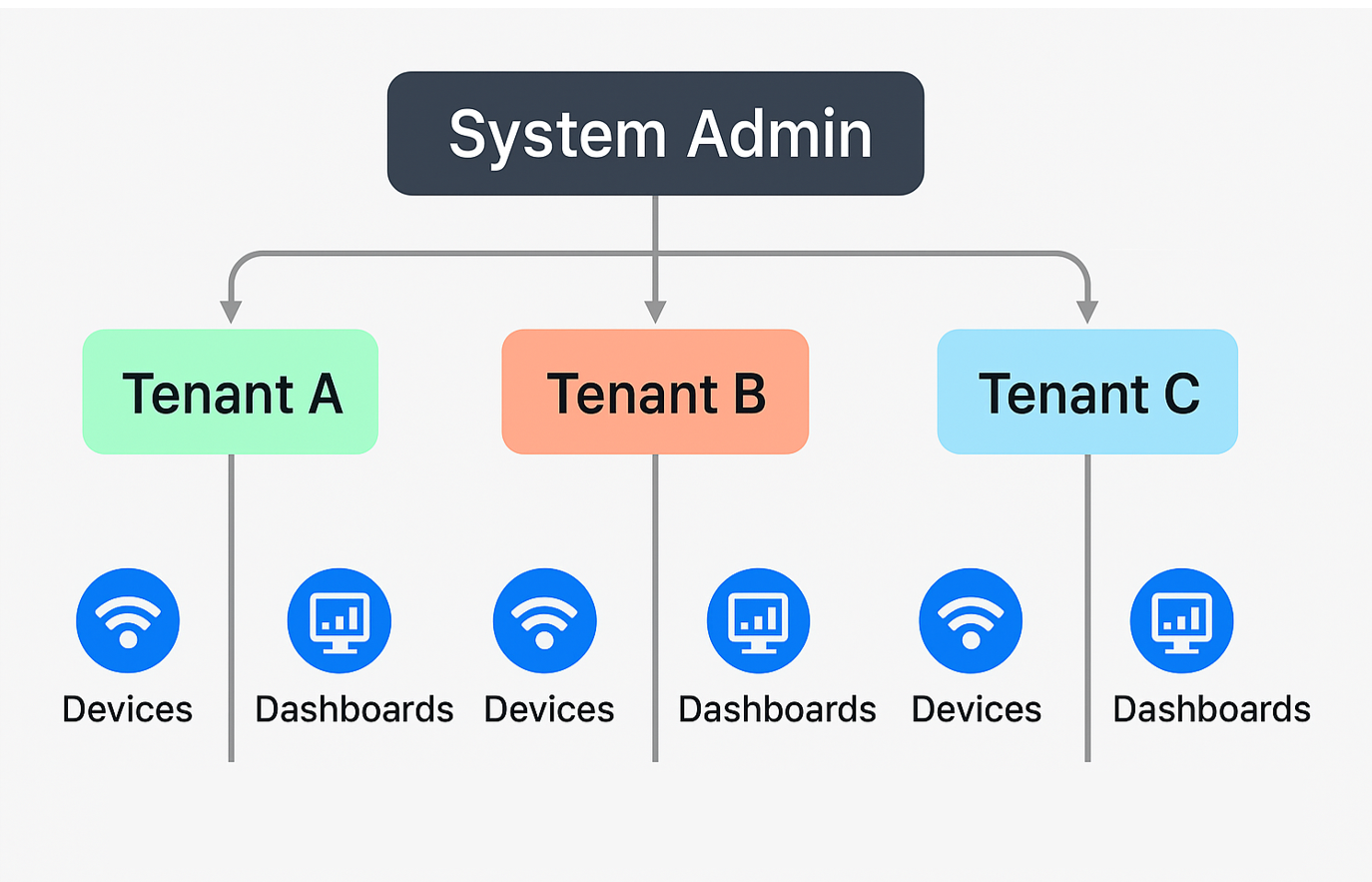

Tenant Relation
여러 사이트(Tenant)를 개별 또는 통합 운영하며,
각 사이트의 디바이스와 자원을 독립적으로 관리하고
모니터링 및 제어할 수 있는 멀티사이트 관리 기능 제공
- 멀티사이트 생성 : 여러 개의 제조 공장, 정수장등을 플랫폼 내에서 개별 생성 가능
- 멀티사이트 개별 운영 및 통합 운영 환경 제공 : 생성된 테넌트(사이트)를 개별 운영
통합 운영 가능 - 개별 사이트 자원관리 : 개별 사이트에 인가된 디바이스 및 자원을 별도 관리 가능
- 개별 사이트 모니터링 및 제어 가능 : 개별 사이트별 대시보드 및 특화된 rule 적용
상황에 맞는 알람 기능을 제공하고 Rule 혹은 긴급 상황시 디바이스 제어
